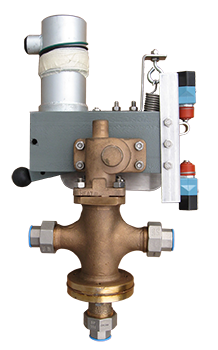

二位三通---ER系列电磁阀
三通电磁阀有以下三种不同操作方式：
--- 第一种三通阀是一个分流阀，它有一个入口和两个出口流量从单个入口到所选出口，并且一次只能进入一个出口.
--- 第二种是选择三通阀，它有两个入口和一个出口。根据阀门是否启动，流量从所选进口到单个出口。一次只能从一个入口流出;.
--- 第三种有一个入口，出口和排气口；当输入口打开并且排气口关闭时，流量从输入口到出口.当输入口关闭并且排气口打开时，流量从出口到排气口.这些可用常开供电.
二位三通 -- ER系列电磁阀的基础参数：
该系列三通电磁阀无需压差式开启，电磁阀开启可以从零压到下述的最大压力.

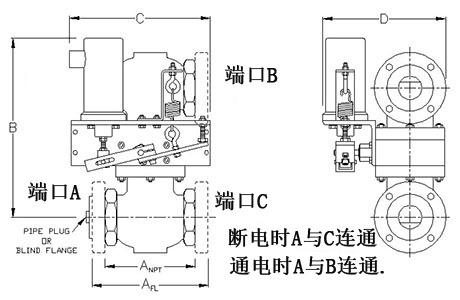

| 管径(英寸) | Cv | 电磁线圈系列 | MOPD* (PSIG) | 产品毛重(Kg) | 参考尺寸 (英寸) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A NPT | A #150 FL | A #300 FL | B | C | D | |||||
| 1/2 | 4.5 | 400 | 200 | 9 | 3.3 | 4.3 | 5.5 | 12.5 | 7.0 | 5.0 |
| 800 | 720 | 11 | 14.5 | |||||||
| 3/4 | 7.8 | 400 | 50 | 9 | 3.5 | 7.0 | 7.6 | 12.8 | 8.5 | 5.5 |
| 800 | 350 | 13 | 14.8 | |||||||
| 1** | 10.5 | 400 | 25 | 14 | 4.2 | 7.3 | 7.8 | 13.0 | 9.2 | 5.5 |
| 800 | 150 | 17 | 15.0 | |||||||
Maximum Fluid Temperature 550ºF（最高流体温度287℃）
**Contact us for pipe sizes larger than 1"管径超过1“请与我们联系.
三通电磁阀电气特性：
| 电磁线圈系列 | 电 压 | 浪涌电流* | 维持电流 |
|---|---|---|---|
| 400 | 24V AC/DC | 18.0 | 1.0 |
| 48V DC | 12.0 | 0.6 | |
| 120V AC/DC | 5.0 | 0.3 | |
| 240V AC/DC | 4.0 | 0.1 | |
| 800 | 24V AC/DC | 27.0 | 2.0 |
| 48V DC | 25.0 | 1.0 | |
| 120V AC/DC | 16.0 | 0.5 | |
| 240V AC/DC | 8.0 | 0.2 |
电磁线圈特性：
-- H 级，占空比：连续
-- 18“长、18#规格导线
电磁铁外壳：
碳钢 - 线圈外壳完全密封焊接
NEMA 4（防水）
NEMA 7（防爆）
NEMA 4X 可选
1级，1类，B，C和D组.
导管连接：1/2“NPT； 交流电压适用于50和60赫兹.
ER电磁阀具有以下认证：
紧急跳闸功能电磁阀：
当紧急情况存在时，手动复位，紧急换向阀立即流体换向转移处理.
-- 电气跳闸：阀门立即通过电信号将流体换向输出， 手动复位 *
-- 在功率损失时关闭行程：阀门立即在功率损失时将流体换向处理， 手动复位 *
-- 热启动跳闸：可设定135°F，165°F，212°F，286°F或386°F的温度值，当到达设定值是将执行紧急跳闸， 手动重置打
开+
*一旦跳闸被移除，操作人员必须手动复位阀门.
+ 复位阀门需要更换熔丝.
