二通---ER系列电磁阀
产品工作原理特征：
全电动阀控制过程液体和气体，无需辅助气动或液压系统。
---- 常闭（通电打开）：通电时阀打开，断电时关闭，也称为“失效关闭”.
要么：
---- 常开（通电关闭）：通电时阀关闭，断电时打开，也称为“故障打开”.
二位二通--ER系列电磁阀阀
这些旋转阀有一个入口和一个出口，电磁阀可以进行满足最大流量完全打开或关闭. 常开（故障打开）和常闭（故障关闭）配置均可用，电磁阀只是单向流动控制，流动方向在阀体铸件上的压花箭头表示。
无需打开压差。 所有阀门从零到最大压力在表中列出.
| 通径规格 (英寸) | Cv |
电磁铁 |
最大工作压力(PSI) | 净重(磅) | 参考尺寸 (英寸) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 直动式 | 先导式 |
A NPT |
A 150# |
A 300# |
B | C | D | ||||||
| 常闭型 | 常开型 | 常闭型 | 常开型 | ||||||||||
| 1/2 | 5.6 | 400 | 500 | 400 | 2160 | 2160 | 13 | 3.25 | 5.50 | 6.00 | 12.5 | 7.0 | 5.0 |
| 800 | 2160 | 2000 | NA | NA | 18 | 14.5 | |||||||
| 3/4 | 8.5 | 400 | 125 | 100 | 1200 | 1200 | 15 | 3.50 | 5.75 | 6.50 | 12.8 | 8.5 | 5.5 |
| 800 | 800 | 720 | NA | NA | 20 | 14.8 | |||||||
| 1 | 11.9 | 400 | 50 | 50 | 1200 | 1200 | 18 | 4.13 | 7.00 | 7.25 | 13.0 | 9.2 | 5.5 |
| 800 | 375 | 300 | NA | NA | 23 | 15.0 | |||||||
| 1-1/2 | 46.4 | 400 | 10 | 10 | 500 | 450 | 25 | 4.94 | 7.63 | 8.25 | 15.5 | 12.0 | 7.0 |
| 800 | 75 | 75 | 1200 | 1200 | 30 | 17.5 | |||||||
| 2 | 67.2 | 400 | 5 | 5 | 200 | 200 | 45 | 6.00 | 9.00 | 9.63 | 16.0 | 14.0 | 8.0 |
| 800 | 25 | 25 | 720 | 720 | 50 | 18.0 | |||||||
| 3 | 152 | 800 | NA | NA | 275 | 275 | 78 | NA | 9.50 | NA | 20.5 | 20.0 | 10.0 |
| 4 | 215 | 800 | NA | NA | 150 | 150 | 135 | NA | 11.50 | NA | 22.0 | 21.5 | 11.0 |
| 6 | 468 | 800 | NA | NA | 75 | 60 | 275 | NA | 16.00 | NA | 24.0 | 22.0 | 11.5 |
二通---ER系列电磁阀
电磁线圈特性：
-- H 级，占空比：连续
-- 18“长、18#规格导线
电磁铁外壳：
碳钢 - 线圈外壳完全密封焊接
NEMA 4（防水）
NEMA 7（防爆）
NEMA 4X 可选 1级，1类，B，C和D组
导管连接：1/2“NPT； 交流电压适用于50和60赫兹.
ER电磁阀具有以下认证：
| 电磁铁系列 | 电 压 | 浪涌电流* | 维持电流 |
|---|---|---|---|
| 400 | 24V AC/DC | 18.0 | 1.0 |
| 48V DC | 12.0 | 0.6 | |
| 120V AC/DC | 5.0 | 0.3 | |
| 240V AC/DC | 4.0 | 0.1 | |
| 800 | 24V AC/DC | 27.0 | 2.0 |
| 48V DC | 25.0 | 1.0 | |
| 120V AC/DC | 16.0 | 0.5 | |
| 240V AC/DC | 8.0 | 0.2 |

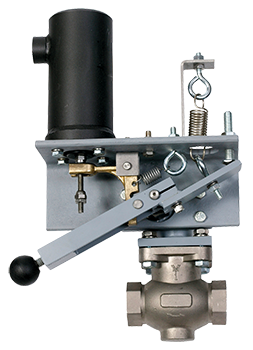

紧急跳闸
手动复位，当出现紧急关闭状态时，紧急关闭阀立即停止流体流动。
--- 电气跳闸：阀门立即关闭电气信号.手动重置打开。 *
--- 在功率损失时关闭跳闸：当功率损失时阀门立即关闭.手动重置打开. *
--- 热启动关闭：阀门在135°F，165°F，212°F，286°F或386°F时立即关闭.手动重置打开。 +
手动复位，紧急放电阀在出现紧急情况时立即释放液体。用于紧急转储，泄流或清洗系统。
--- 电气跳闸：阀门立即打开电信号.手动复位关闭。 *
--- 断电时开启行程：阀门立即在电源损失时打开.手动复位关闭。 *
--- 热启动：阀门立即在135°F，165°F，212°F，286°F或386°F开启。手动复位关闭。 +
*一旦跳闸，操作人员必须手动复位阀门。
+复位阀门需要更换熔丝。
